液冷板檢測

液冷板檢測是針對液冷板進行的一系列的檢驗過程，以確保其氣密性、散熱效果和耐用性。液冷板廣泛用于新能源汽車的動力電池組以及數據中心等場合，其作用是通過液體在內部流道循環，帶走熱量以維護設備的正常運行溫度。液冷板的檢測方法多樣，包括壓力法、浸泡法、氫檢漏法和熱循環法等。

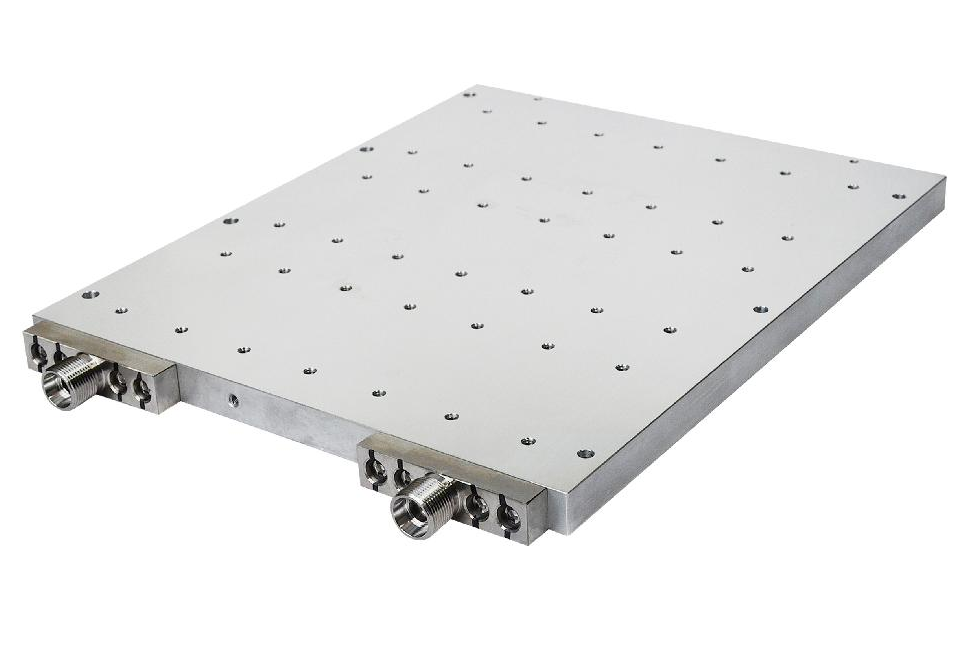

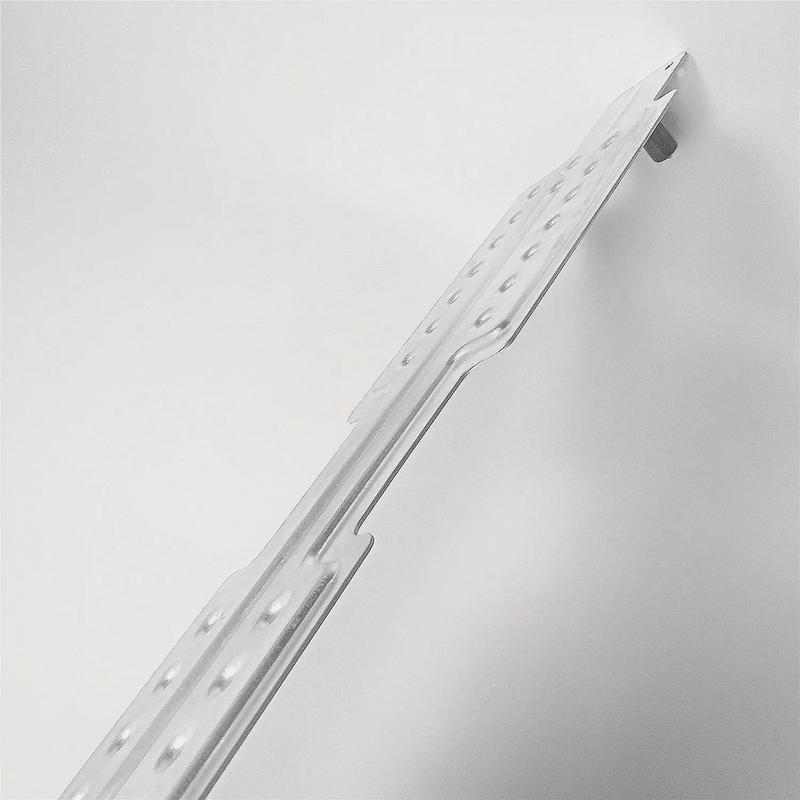

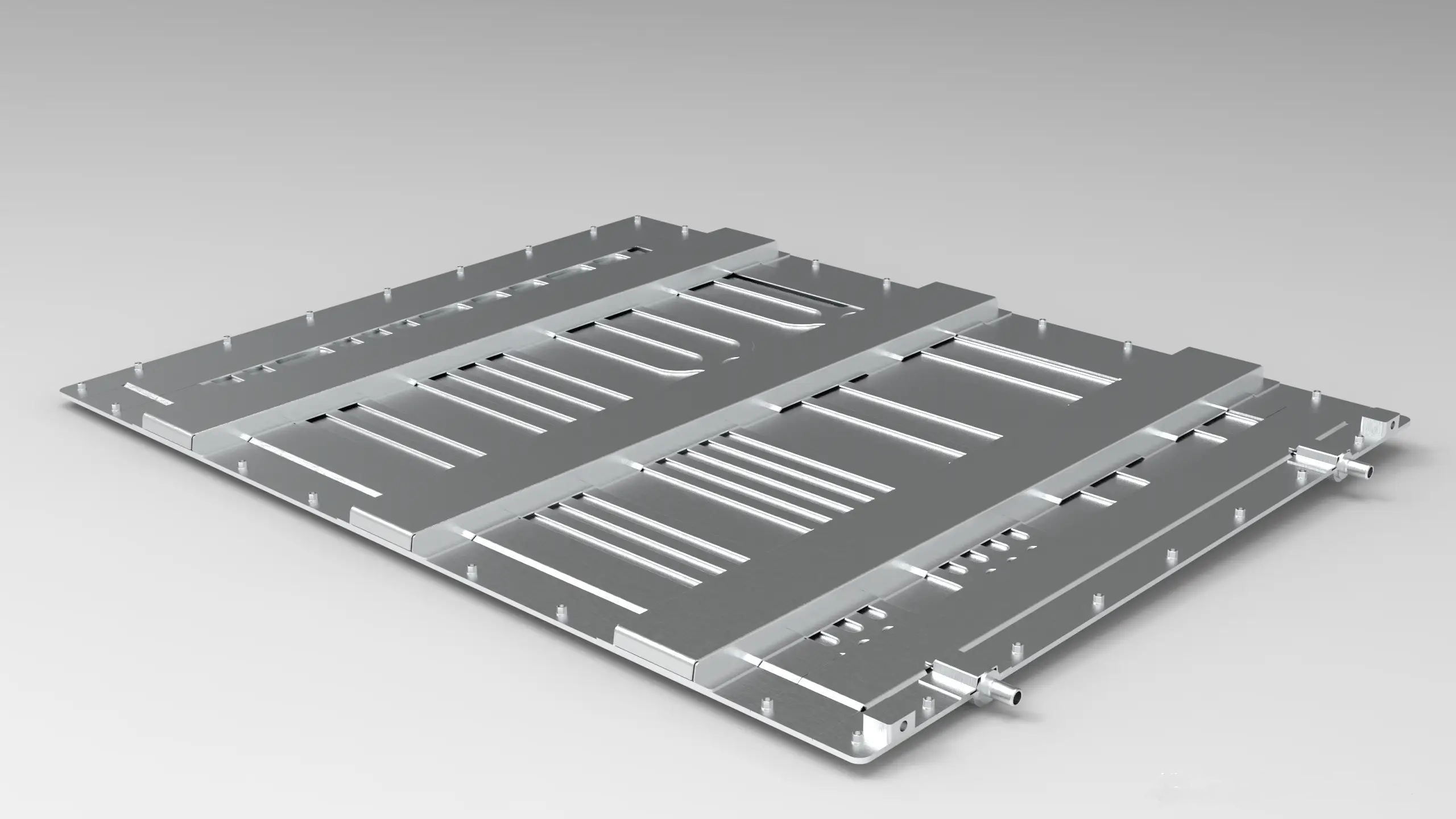

液冷板圖2.png 液冷板圖1.png

車用散熱器常見測試
NO. 序號	Sample Level 樣品層級	Test Item 試驗項目	Test Spec. 試驗標準/出處	Test Procedure 試驗方法	Acceptance Criteria 驗收指標
NO. 序號	Sample Level 樣品層級	Test Item 試驗項目	Test Spec. 試驗標準/出處	Test Procedure 試驗方法	Acceptance Criteria 驗收指標
1	組件級	壓降測試	QC∕T 907-2013 汽車散熱器散熱性能試驗方法	冷板組件層級測試適用于集成水冷箱體，測試包括管路、法蘭盤、水冷接頭及冷板芯體，外置水冷法蘭盤設計需要增加固定工裝，下同。采用50%體積濃度乙二醇水溶液，常溫下，分別測量流量為、、、L/min的水阻；低溫下（-15℃），測量流量為*L/min的壓降值	輸出實測值
2	組件級	靜壓強度	參考QC/T468-2010《汽車散熱器試驗方法》	在水冷板芯體內通入bar的壓縮空氣，保壓時間h，加壓狀態和泄壓后金屬件對應零件的變形小于*%	對應零件的變形量小于*%
3	組件級	壓力交變試驗	參考 QC/T468-2010《汽車散熱器試驗方法》	實驗介質：70%乙二醇+30%水溶液壓力循環：壓力曲線：正弦分布頻率：約Hz 最低表壓： bar 最高表壓：* bar 壓力循環次數：***次測試過程： a. *壓力循環，介質溫度 = ℃，環境溫度 = ℃ b. *壓力循環，介質溫度 = ℃，環境溫度 = ℃ c. *壓力循環，介質溫度 = ℃，環境溫度 = ℃ d. *壓力循環，介質溫度 = ℃，環境溫度 = *℃ 升降溫速率：℃/min 觀察過程中是否有冷卻液泄漏	測試過程中無冷卻液泄漏
4	組件級	內部腐蝕性試驗	參考 QC/T468-2010《汽車散熱器試驗方法》	混合液溫度：90±2℃ 混合溶液流量:1.3L/s-1.6L/s 按照要求的流量運行76h，機停靜置8h為一個循環，停機期間進行溶液pH值檢查和補液，共計進行個循環；溶液檢查分為pH值和外觀檢查，試驗過程中不允許出現±1以上的pH值變化，溶液外觀不允許出現混濁和沉淀。混合液由40%防凍液和60%ASTM液溶組成(體積比)。防凍液型號：45%的乙二醇防凍液,凍結溫度:-30℃，ASTM溶液:由1L蒸餾水與148mg的硫酸鈉、1320mg的氯化鈉和138mg的碳酸氫鈉配置。內腐蝕測試后進行氣密性測試和爆破測試，水冷板總成內通入壓縮空氣/水，加壓至Bar，保壓s（應無泄露），之后以bar為間隔加壓至失效，每次加壓保壓*s，記錄失效壓力及位置，爆破壓力不小于bar。	混合液不允許出現±1以上的pH值變化,溶液外觀不允許出現混濁和沉淀
7	組件級	耐高溫試驗	QC/T468-2010	1）將產品內部注入50%乙二醇和50%的水(體積比) 2）施加壓力：130Kpa 3）試驗時間：200h 4）環境溫度：110±5℃ 5）介質溫度：110±5℃ 每個芯體及管路分別進行200h高溫試驗后，進行密封性試驗，完成試驗合格后輸出報告；	通過氣密性試驗
8	組件級	耐低溫試驗	QC/T468-2010	1）將產品內部注入50%乙二醇+50%水溶液（體積比）； 2）置于**℃低溫箱。10h后取出； 3）要求在10min內放掉冷卻液。	通過氣密性試驗
9	組件級	冷熱循環	QC/T468-2010	1）將產品內部注入50%乙二醇+50%水溶液（體積比）； 2）施加以*kPa±kPa的壓力，進行***次（-40±2）℃-（85±2）℃-（-40±2）℃溫度交變循環，循環頻率為3-15次/h，溫度控制精度為±3℃。	通過氣密性試驗
10	組件級	真空試驗	QC/T 468-2010	將產品內部施加**kPa的壓力，保壓60s，重復5次。	通過氣密性試驗
11	組件級	壓降測試	JB/T 2293-1978	采用50%體積濃度乙二醇水溶液，常溫下，流量為**L/min的條件下水阻；	≤50kPa
13	組件級	平面度	GB11337-2004平面度誤差檢測	按標準進行	按圖紙要求測試區域（單模組區域，整體平面度），記錄相關實測數據。
工業用散熱器常見測試
NO. 序號	Sample Level 樣品層級	Test Item 試驗項目	Test Spec. 試驗標準/出處	Test Procedure 試驗方法	Acceptance Criteria 驗收指標
NO. 序號	Sample Level 樣品層級	Test Item 試驗項目	Test Spec. 試驗標準/出處	Test Procedure 試驗方法	Acceptance Criteria 驗收指標
1	組件級	密封性能試驗-油壓法	JB/T 5347-2013《變壓器用片式散熱器》	油壓法壓力表應放置在散熱器的最高處。注油試驗前，散熱器表面不能有油跡玷污。當試驗達到規定壓力和時間后，用試漏顯像液或活性白土等方法檢查各焊接處是否滲漏。
2	組件級	密封性能試驗-氣壓法	JB/T 5347-2013《變壓器用片式散熱器》	氣壓法試驗過程中，將氣壓加至規定值后，浸入水中，經適當搖晃排除空氣，靜置到規定時間后，仔細檢查有無氣泡產生，觀察的重點部位是各焊接處。
3	組件級	真空強度試驗	JB/T 5347-2013《變壓器用片式散熱器》	真空強度試驗用真空計測量真空度，試驗時應逐漸提高真空度。試驗后，應測量試驗前后真空度的變化。
4	組件級	壽命試驗	JB/T 5347-2013《變壓器用片式散熱器》	壽命試驗試驗應在專用設備上進行，試驗可以用水壓法或氣壓法。散熱器從有效膨脹工作點(30kPa)到有效收縮工作點(正常壓力)再返回有效膨脹工作點為一次完整動作。動作速度為每分鐘一次，連續10 000 次。壽命試驗后再進行真空強度試驗和 Vp曲線試驗，全部滿足要求后，可認為壽命試驗合格。
5	組件級	V-P曲線試驗	JB/T 5347-2013《變壓器用片式散熱器》	容積與壓力變化的關系曲線(V-p曲線)可用水加壓法測定。將散熱器豎直放置，在真空度不大于13 Pa 時，測量所剩容積，然后測量真空度為0.133kPa、50kPa和壓強為0kPa、2kPa、4kPa、6kPa、8 kPa、10 kPa、pkPa(p為產品技術條件中規定的最高壓強值)各點所對應的容積,再測量壓強為pkPa、10 kPa、8kPa、6 kPa、4 kPa、2kPa、0kPa和真空度為50 kPa、0.133 kPa各點對應的容積。Vp 曲線應取上升曲線和下降曲線的平均值。
6	組件級	工作壓力	JG/T148-2018《鋼管散熱器》	按工作壓力的1.5倍通入水壓或者氣壓，水壓保壓2min,氣壓保壓1min。	水壓法不滲漏，氣壓法不冒氣泡。
7	組件級	工作壓力	JG/T143-2018《采暖散熱器鋼制鋁翅片管》	按工作壓力的1.5倍通入水壓或者氣壓，水壓保壓2min,氣壓保壓1min。	水壓法不滲漏，氣壓法不冒氣泡。

優選產品 ● 專業技術 ● 價格優勢 ● 貼心服務

無錫科睿檢測服務有限公司是國內較早開展環境可靠性工程試驗技術研究與應用的專業檢測服務機構，經過數年的發展已成為集可靠性環境測試、失效分析、理化檢測為一體的綜合性檢測服務機構。
